Urbano Canalis 12

Какво е Urbano Canalis?

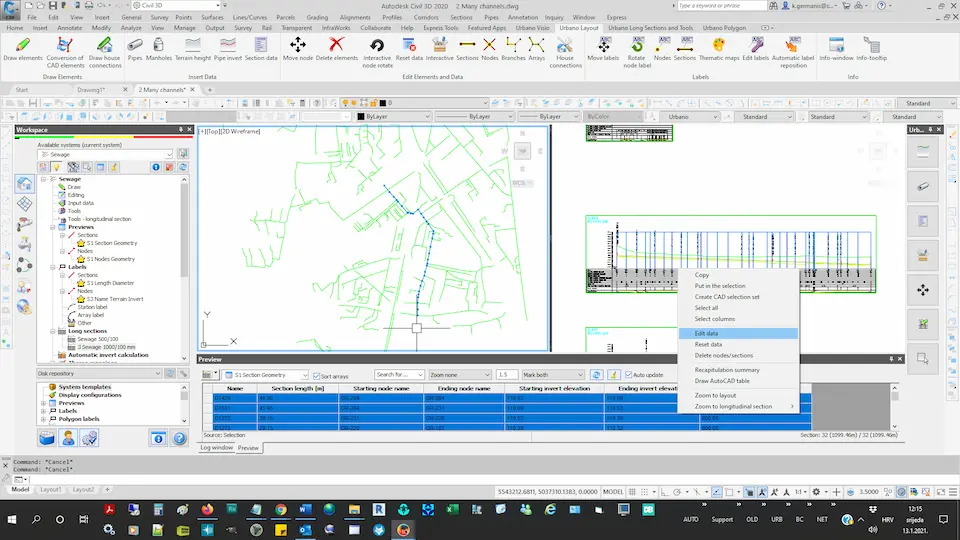

Urbano Canalis е създаден за проектиране и анализ на самотечни канализационни мрежи в CAD среда. Работи директно в AutoCAD, BricsCAD и Civil 3D, като позволява бързо изчертаване на трасета, поставяне на шахти и тръби, генериране на профили и изчисляване на наклони и нива.

Софтуерът автоматизира избора на елементи, проверката на връзки и визуализацията чрез теми, таблици и диаграми. Подходящ е за проектанти в областта на битовата, дъждовната и смесената канализация, търсещи прецизност и съвместимост с BIM и стандартите за инфраструктурно проектиране.

Топологичен модел

Топологичният модел на Urbano се състои от възли и сечения, които представляват основните топологични елементи. Възлите и сеченията автоматично формират клонове, групи и системи. Клоновете и групите могат да се редактират, разделят и обединяват. Това позволява създаване на собствени топологични единици с множество предимства – интелигентен избор на елементи, бързо въвеждане и редактиране на голям обем от данни и изчертаване на надлъжни сечения по цели клонове или мрежи.

Интелигентен избор и въвеждане на данни

Urbano предлага множество интелигентни възможности за избор на топологични елементи (възли, сечения, клонове, групи – от възел до възел, от шахта до шахта). Освен това можете да създавате и запазвате собствени набори от селекции. Във всички функции може да се използва и стандартен CAD избор.

Тези селекции са налични във всички функции на Urbano. Благодарение на тях лесно задавате тръби, шахти, изкопи и други елементи, както и височини на терена и допълнителни данни. Можете да визуализирате елементи в план и да изчертавате надлъжни и напречни сечения.

Конфигурации

Конфигурациите съдържат запазени настройки и информация за различни функции на Urbano. Използват се за изпълнение на действия като визуализации, етикети, чертане на надлъжни и напречни сечения, тематични карти, заявки, импорт и експорт на данни и др. Възможно е да се използват няколко различни конфигурации за една и съща функция. Конфигурациите се запазват в DWG файла и могат да се споделят между потребители на Urbano. Могат също така да се съхраняват на локален диск или мрежов сървър за екипна работа.

Бърз преглед и управление на проектни данни

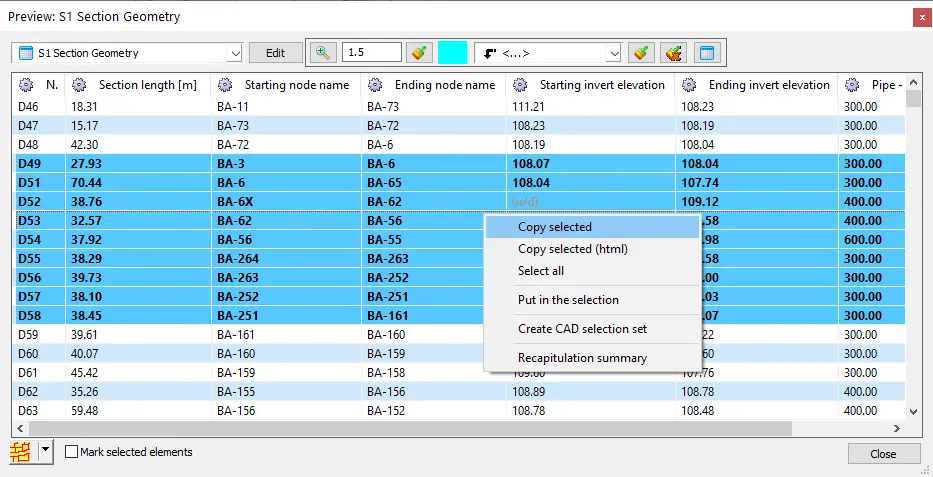

Предварителните визуализации в Urbano са базирани на конфигурации и предоставят най-бързия начин за преглед на проектни данни. Програмата предлага готови конфигурации със стандартни данни за възли и сечения, които лесно могат да се редактират или да се създадат нови визуализации по избор. Прегледите могат да се използват и за директно въвеждане на данни – като височини на терена или коти. Съдържанието може да се копира и поставя в Microsoft Word, Excel или CAD таблици.

Визуализациите са интегрирани в ключови функции – хидравлични изчисления, анализи на пресичания и други.

Различни видове проектни данни

Urbano разполага с голям обем проектни данни, които могат да се използват във всички функции – визуализации, етикети, надлъжни сечения, импорт и експорт и др. Това включва геометрични данни, данни за изкопи, хидравлични изчисления и други. Освен стандартните данни, Urbano позволява създаване, въвеждане, импорт и експорт на потребителски дефинирани данни. Възможно е и създаване на изчислителни формули за автоматично пресмятане на стойности.

Допълнителни мрежови данни могат да се асоциират с конкретни станции или участъци – подходящи за описание на състоянието на тръби, повреди или резултати от видеодиагностика.
