StruBIM Embedded Walls M04

StruBIM Embedded Walls M04 е софтуер за проектиране и изчисление на вкопани подпорни стени, като диафрагмени, шлицови или пилотни стени. Позволява дефиниране на геометрия, почвени пластове, водни нива и натоварвания, както и проектиране на армировката. Програмата осигурява анализ на устойчивостта, проверка по нормативи и генериране на пълна техническа документация.

Продължителност на лиценза

Постоянен лиценз

Тип лиценз

Единичен

Годишна поддръжка

Да
Не

Изчистване

Искате специална оферта? Пишете ни.

Запитване за оферта за StruBIM Embedded Walls M04

Имате нужда от специална оферта или повече от 1 лиценз. Пишете ни и ще ви изготвим индивидуална оферта.

Име и фамилия:*

Имейл*

Телефон за връзка:*

Фирма / Организация:*

Брой лицензи:*

Допълнителна информация:

Дигитални лицензи

Получавате вашия софтуер бързо и сигурно, с напълно дигитализирани лицензии за незабавна употреба.

Безплатнa консултация

Нашите експерти са на разположение да ви предоставят безплатна консултация при избора на правилния софтуер за вашите нужди.

Ниски цени

Предлагаме конкурентни цени на всички CAD и BIM продукти, за да осигурим на нашите клиенти страхотни оферти.

Какво е StruBIM Embedded Walls M04?

StruBIM Embedded Walls предоставя цялостно решение за анализ и проектиране на сутеренни стени, като диафрагмени стени, стени от секционни пилоти или шпунтови стени. То предлага инструменти за дефиниране на геометрията, почвените слоеве и нивата на водата, както и за изчисляване на натоварванията, проверка на конструктивната стабилност и проектиране на армировката. Програмата позволява подробно моделиране на фазите на изкопаване, проверява съответствието с приложимите норми и генерира пълна техническа документация за подобряване на точността и ефективността в геотехническите и конструктивни проекти.

Проектирайте вградени подпорни стени с пълна точност и BIM съвместимост.

Моделирайте и анализирайте диафрагмени стени, стени от секционни пилоти или шпунтови стени директно във вашия BIM проект. Дефинирайте геометрията на стената, армировката, етапите на изкопаване и почвените условия с автоматично генериране на изчислителни справки и строителни чертежи.

Анализирайте и оптимизирайте производителността още в ранния етап на проектирането.

Симулациите позволяват проверка на конструктивната стабилност, етапите на изкопаване и съответствието със сеизмичните и геотехническите норми, като ви помагат да изберете най-ефективните решения с минимално използване на материали.

Напълно интегриран с Open BIM – за координирани и ефективни проекти.

Работи с IFC файлове и се свързва с BIMserver.center, което позволява безпроблемно сътрудничество между конструктивни, геотехнически и архитектурни модели, като същевременно гарантира пълно съответствие с нормативните изисквания и координация на специалностите.

Включени модули и продукти в StruBIM StruBIM Embedded Walls M04

Включени модули

MCD

Този модул се използва в StruBIM Embedded Walls за анализ и проследяване на кръгово-цилиндрична плъзгателна повърхнина при проверка на общата устойчивост.

MUG

Това е основният модул за използване на StruBIM Embedded Walls и е задължителен за стартиране на програмата, както и за добавяне на други модули.

MUH

В StruBIM Embedded Walls този модул се използва за анализ, проектиране и армиране на стоманобетонни стени, бетонни пилоти и микропилоти.

MUT

Модулът MUS е съвместим с CYPECAD и позволява анализ и проектиране на бетонни и зидани стени.

StruBIM Embedded Walls M04

Основни възможности и предимства на StruBIM Embedded Walls M04

Работна среда

Работната среда на StruBIM Embedded Walls е подобна на други програми на CYPE. В долния ляв ъгъл на екрана има два отделни раздела: „Въвеждане на данни“ и „Армировка“. Работната зона се намира в централната част на екрана и показва характеристиките на проекта, като почвен слой, водно ниво, скален почвен слой и всички видове натоварвания в обратния насип и запълването, както и геометрията.

Основната лента с инструменти съдържа различни функции в раздела „Въвеждане на данни“ и в раздела „Армировка“. Потребителите могат да конфигурират данните и характеристиките на проекта, почвата или носещите елементи, както и да въведат натоварвания и да изчислят или конструират стената.

Примерен модел на вкопана стена с три хоризонтални подпорни елемента, почвени слоеве, ниво на подпочвени води и приложено повърхностно натоварване

Асистент

При започване на нова работа програмата предлага на потребителите възможност да използват асистент, който да опише работата въз основа на малък брой последователни параметри.

Стоманобетонни подпорни стени в сградостроителството
Стоманобетонни подпорни стени за сгради с един или два сутерена

Екран за въвеждане на общи данни с илюстрация на диафрагмена стена и поле за задаване на дълбочина на изкопа

Определяне на характеристиките на проекта

В раздела „Въвеждане на данни“, в групата „Задача“ на главната лента с инструменти, могат да бъдат определени следните данни за проекта:

Лента с инструменти Project в StruBIM Embedded Walls с икони за настройка на проекта и основни параметри

Налични са следните опции:

Видове: Може да се избере типът на стената, като тя може да бъде дефинирана от потребителя, подпорна стоманобетонна стена, подпорна стена с пилоти или подпорна стена с микропилоти и шпунтови стени.
Основни данни: Позволява да конфигурирате геометрията на стената според избрания тип.
Опции: Позволява на потребителите да избират опциите, които да се прилагат в анализа, като например коефициенти на безопасност.
Материали: Позволява на потребителите да дефинират материалите в зависимост от избрания тип вградена стена.
Въздействия: Позволява на потребителите да дефинират натоварванията в зависимост от избрания тип вградена стена.
Таблици армировка: Позволява на потребителите да създават, модифицират или използват таблиците за армировка, включени в програмата.
Показва: Позволява на потребителите да избират размерите и информацията за почвените слоеве, които да се показват в работната област.

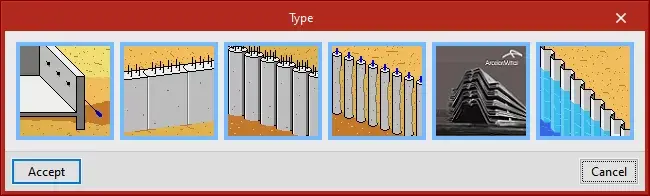

Прозорец за избор на тип стена в StruBIM Embedded Walls, показващ различни видове диафрагмени и пилотни стени

Прозорец за избор на материали в StruBIM Embedded Walls с настройки за бетон, стомана, клас на експозиция, устойчивост на корозия и параметри за напукване

Терен

В раздела „Въвеждане на данни“, в групата „Терен“ на главната лента с инструменти, могат да се определят характеристиките на почвата:

Лента с инструменти в StruBIM Cantilever Walls с функции за дефиниране и редакция на почвени условия, включително видове почва, свойства, натоварвания и визуализация

Потребителите могат да създават почвени слоеве с различна дебелина, като използват характеристиките от обичайната библиотека с почви. Потребителите могат също да добавят свои собствени почви. Бермите (табан) могат да се определят в запълването, а изкопите – в засипването на етапи.
Могат да се определят нивото на подпочвените води и скалния почвен слой. Програмата позволява също така на потребителите да определят непропускливи почвени слоеве, за да се отчете възможността за наличие на слоеве с много различна пропускливост.
Налични са следните опции:

Основни данни: Съдържа данни за почвата (характеристики, наличие на скали и подпочвен воден хоризонт и др.) и данни за насипа.
Нов почвен слой: Позволява на потребителите да дпбавят почвата, като въведат дълбочината и характеристиките.
Променя почвен слой/обратен насип: Модифицира характеристиките на всеки тип почвен слой или обратен насип.
Изтриване почвен слой: Позволява на потребителите да изтрият един или повече почвени слоеве.
Копиране почвен слой: Позволява на потребителите да копират почвен слой заедно с неговите характеристики.
Променя штриковка почвен слой/обратен насип: Модифицира штриховката на чертежа на всеки тип почвен слой или запълване.
Променя цвят на почвен слой/обратен насип Модифицира цвета на чертежа на всеки тип почвен слой или запълване.

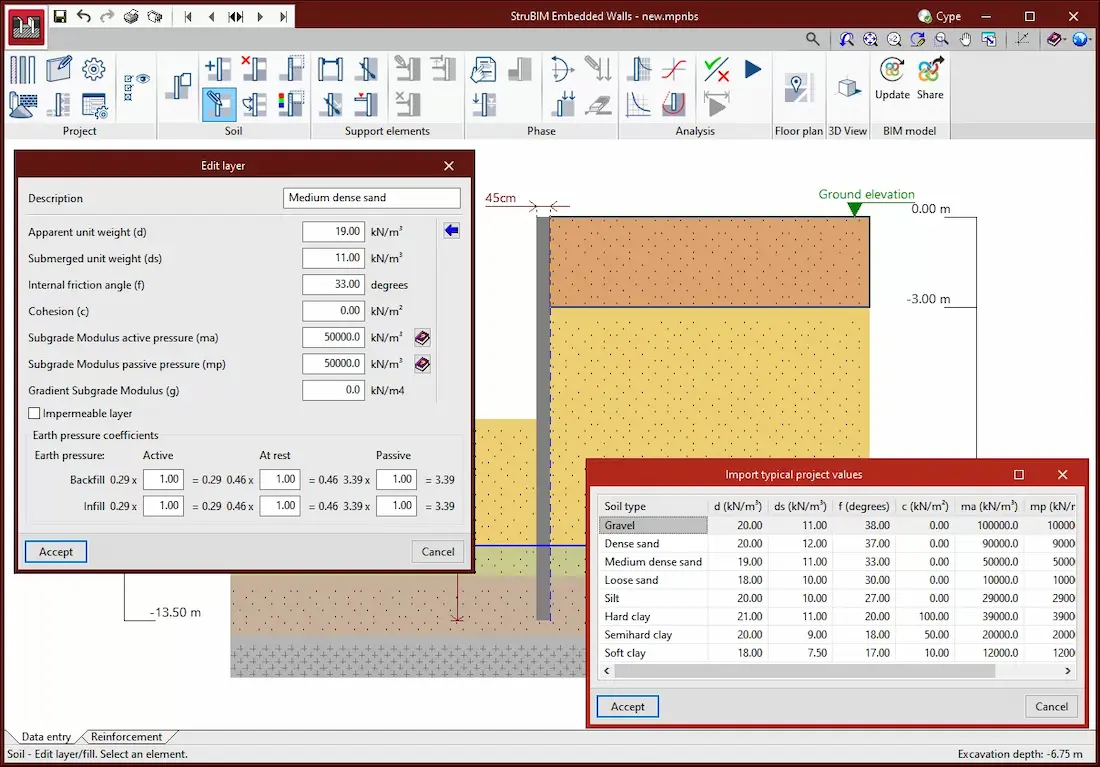

Прозорци за редакция на слой и импортиране на типични стойности за проект в StruBIM Embedded Walls с параметри за вид почва, плътност, ъгъл на вътрешно триене, кохезия и модули на подложката

Опорни елементи

В раздела „Въвеждане на данни“, в групата „Опорни елементи“ на главната лента с инструменти, могат да се определят характеристиките на стената.

Налични са следните опции:

Нов подпора: Позволява на потребителите да дефинират различните подпори, които ще подкрепят стената по време на различните фази на работата.
Нов активен анкер: Позволява на потребителите да дефинират различните активни анкери, които ще се използват по време на различните фази на работата.
Нов пасивен анкер: Позволява на потребителите да дефинират различните пасивни анкери, които ще подкрепят стената по време на различните фази на работата.
Нови подови плочи: Позволява на потребителите да дефинират различните подови плочи в работата (включително фундамента, ако е дефиниран с помощта на фундаментна плоча или настилка, подкрепяща стената).
Променя опорни елементи: Модифицира различните опорни елементи, които вече са въведени.
Изтриване опорни елементи: Позволява на потребителите да изтрият един или повече опорни елементи.
Копиране опорни елементи: Позволява на потребителите да копират опорни елементи заедно с техните характеристики.

Етапи

В раздела „Въвеждане на данни“, в групата „Етап“ на главната лента с инструменти, могат да се определят характеристиките на стената. Менюто за определяне на етапите на строителството и за превключване между различните етапи се намира в лявата част на лентата с заглавие.

Потребителите могат да дефинират различни етапи на строителство или товарни състояния. Във всеки етап данните за нивото на подпочвените води, обратния насип и натоварванията могат да бъдат променяни.

Възможните опции са:

Описание: Позволява на потребителите да посочат дали става въпрос за етап на изграждане или етап на експлоатация, да променят данните за изкопаната дълбочина или да посочат, че има временни насипи.
Ниво подземни води: Позволява на потребителите да променят нивото на подпочвените води в даден етап. Тази опция е достъпна само ако дълбочината на подземните води е била предварително определена за първия етап.
Обратен насип: Позволява на потребителите да въведат обратен насип над началната височина на стената. Тази опция е достъпна само ако предварително е активирана опцията „С обратен насип” в общите данни за почвата.
Увеличение на товарите: Позволява на потребителите да въведат хоризонтални натоварвания, вертикални натоварвания или моменти в горната част на стената или на дадена височина.
Нов това в гърба: Позволява на потребителите да въведат натоварвания, приложени върху почвата или върху обратния насип. Те могат да бъдат площни, ивични, линейни и точкови натоварвания.
Променя товар: Позволява на потребителите да променят всяко въведено натоварване, с изключение на натоварванията в горната част на стената, който имат своя собствена опция. Когато натоварването се променя в дадена фаза, то се променя автоматично и в останалите фази, в които съществува.
Изтрива на товар: Позволява на потребителите да изтриват всяко въведено натоварване, с изключение на натоварванията върху горната част на стената, които имат своя собствена опция. Когато натоварването се изтрие в даден етап, то се изтрива автоматично и в останалите етапи, в които съществува.

Прозорец с етапи на изкоп и строителство на плоча в StruBIM Embedded Walls

Прозорец с етапи на монтаж и финална фаза в StruBIM Embedded Walls

Изчисление

В раздела „Въвеждане на данни“, в групата „Изчисление“ на главната лента с инструменти, са налични опциите, необходими за проверка на съответствието, проектиране на геометрията и армировката и анализ на резултатите от всеки етап.

Лента с инструменти за анализ на конструкцията в StruBIM Embedded Walls

Моделът, използван за получаване на силите и преместванията на сутеренната стена, се основава на методите за взаимодействие между почвата и стената, при които големината на налягането на почвата върху стената зависи от преместването на стената. За анализа на натоварванията и/или реакциите, произведени от почвата върху стената, се приема, че тя има закон на (нелинейно) еластопластично поведение, който се получава от приближението на реалното поведение на почвата, включително нейната пластификация.

Линейният диапазон на поведение е свързан с понятието за страничен модул на почвата, а пластичният диапазон – с понятието за активно или пасивно налягане на почвата в зависимост от посоката на преместване. По същия начин, носещите елементи (анкери, подпори и подови плочи) въвеждат серия от допълнителни ограничения и натоварвания, които се вземат предвид на котите, на които са разположени.

Тъй като решението на проблема зависи от деформацията на стената, методът изисква итеративен процес, докато равновесното състояние при итерация „i“ не се доближи достатъчно до това, получено при итерация „i+1“.
Налични са следните опции:

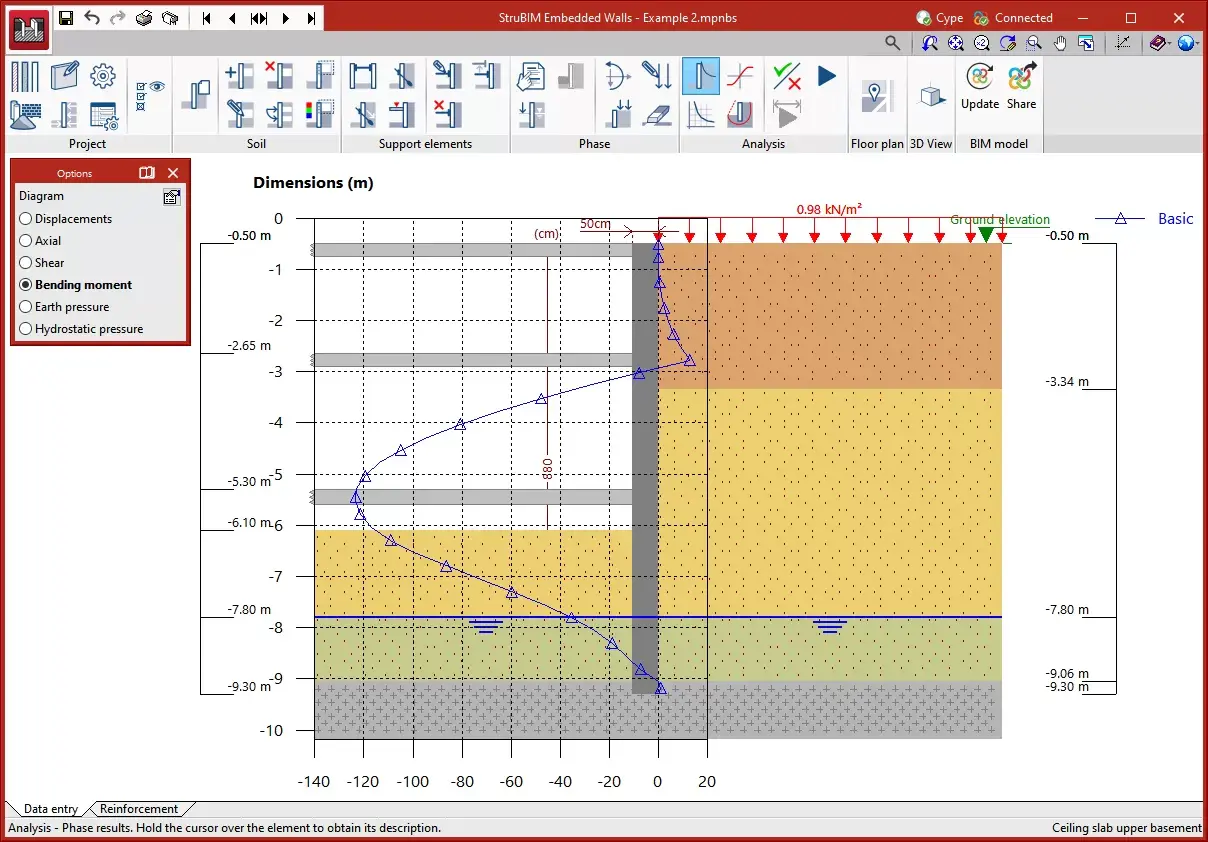

Резултати етап: Изчертава графики, свързани с избрания етап, върху градуирана мрежа на екрана.
Диаграми: Позволява на потребителите да разгледат графиките на резултатите за избрания етап.
Диаграми за режим на работа на почвите: Позволява на потребителите да проверяват графиките на поведението на почвата в различните етапи.
Най-неблагоприятна кръгово-цилиндрична повърхнина на плъзгане: Анализира и изчертава кръгово-цилиндрична хлъзгателна повърхнина на екрана. Същевременно се изчертава контурна карта на коефициентите на безопасност на позицията на всички анализирани кръгово-цилиндрични повърхнини.
Проверява: Проверява съответствието с всички изисквания за дадена геометрия и армировка или анализира чрез предварително проектиране. Тази опция не препроектира предоставената армировка.
Оразмерява геометрията: Оразмерява геометрията на стената.
Оразмерява всичко: Оразмерява геометрията на стената за последващо конструиране на армировката. След конструирането автоматично се извършва проверка.

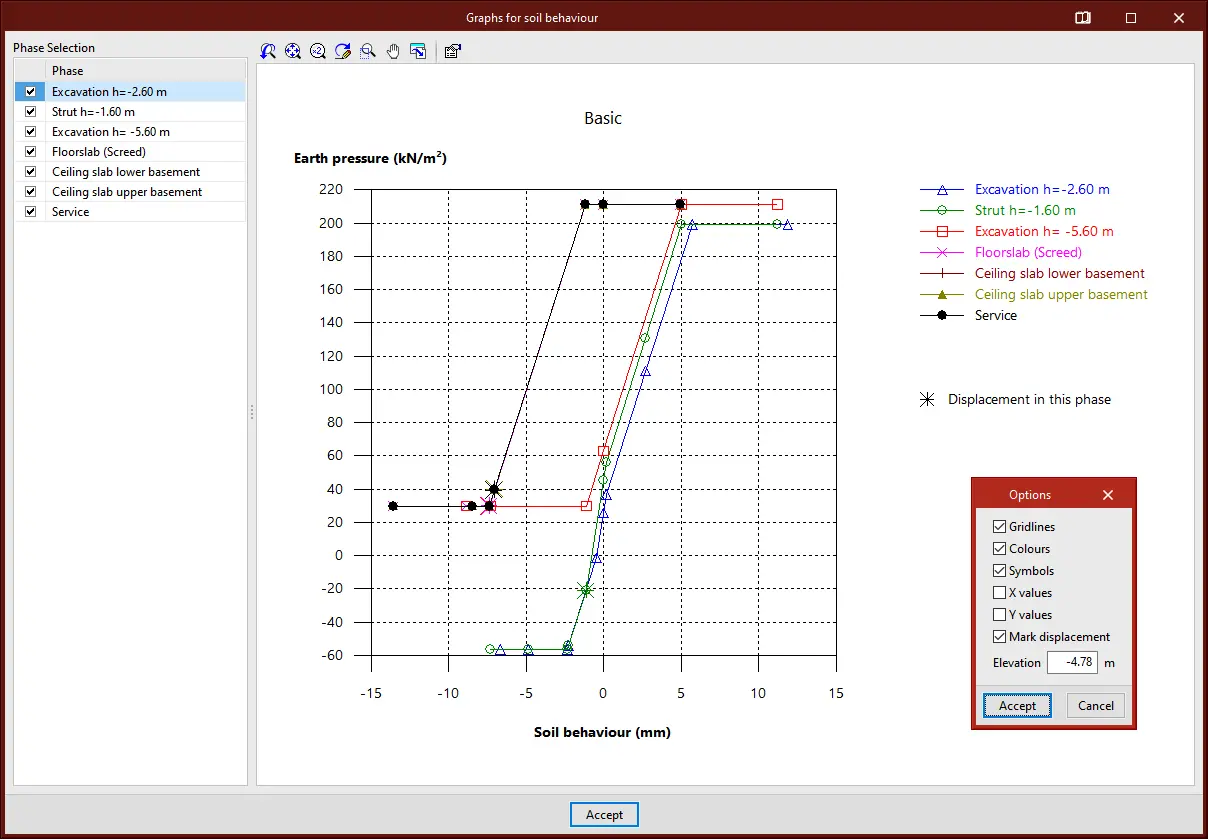

Графика на поведението на почвата във фазите

Системни изисквания за StruBIM Embedded Walls M04

Операционна система:

Windows 10 / 11 (64-bit)

Процесор:

Intel Core i3 (или AMD еквивалент)

Памет (RAM):

4 GB

Разделителна способност на екрана:

1920 x 1080 (Full HD), True Color

Видео карта:

4 GB VRAM, съвместима с OpenGL 4.1

Дисково пространство:

10 GB свободно пространство за инсталация

Операционна система:

Windows 10 / 11 (64-bit)

Процесор:

Intel Core i7 / AMD Ryzen 7 или по-висок клас

Памет (RAM):

8–16 GB (особено при работа с големи BIM модели)

Разделителна способност на екрана:

2560 x 1440 (QHD) или 3840 x 2160 (4K UHD)

Видео карта:

8 GB VRAM (NVIDIA/AMD)

Дисково пространство:

15 GB свободно пространство за инсталация

Често задавани въпроси (FAQs)

StruBIM Embedded Walls се използва за анализ и конструиране на сутеренни стени, като диафрагмени стени и стени на пилоти, като гарантира конструктивната стабилност и съответствие с геотехническите норми.

Yes. The software supports the design of both temporary and permanent embedded walls, allowing engineers to adapt the project to different site and construction requirements.

Да. StruBIM Embedded Walls извършва подробни проверки на структурната стабилност, проверява изискванията за армировка и гарантира съответствие със сеизмичните и геотехническите норми.

Да. Програмата работи с IFC файлове и се интегрира чрез BIMserver.center, което позволява безпроблемно сътрудничество между геотехнически, конструктивни и архитектурни модели.

Да. Софтуерът автоматично създава отчети за изчисления, документация за анализ на стабилността и строителни чертежи, готови за изпълнение.
