StruBIM Box Culverts M01

За да създадете нова задача, изберете „Нов“ в менюто „Файл“. След това въведете име за файла и описание ако желание. Името по подразбиране е „нова“.

След като кликнете върху „Приема“, се появява помощникът. Ако проектът се стартира без помощника, ще се отвори прозорецът за избор на проект от BIMserver.center.

Задачите могат да бъдат свързани с проекти на BIMserver.center. Ако задачата се стартира с помощта на помощника, това меню ще се появи след въвеждане на съответните данни.

След това ще се появят опциите „Материали“, където могат да се зададат конкретните настройки, армировъчната стомана и класът на конструкцията, заедно с нейното обозначение. След конфигуриране на настройките и кликване върху „Приеми“ се отваря прозорецът „Общи данни“, където се конфигурира информацията, свързана с терена, геометрията, натоварванията и параметрите на стоманобетона.

Опциите „Материали“ и „Общи данни“ са достъпни по всяко време по време на процеса на проектиране чрез мебюто „Задача“ в лентата с инструменти.

Освен това, инструменти като „Опции“, „Таблици на армировка“ и „3D изглед“ също са достъпни по всяко време в същото меню.

При започване на нова задача програмата позволява на потребителите да използват асистент, който автоматично генерира необходимите данни за описанието на задачата (в зависимост от избрания тип асистент) въз основа на малък брой последователно въведени параметри. Това включва генериране на геометрия и земни натоварвания, натоварвания от камиони, равномерни натоварвания върху ленти и равномерни натоварвания върху плочи.

Налични са няколко асистента, които помагат при въвеждането на данни за най-често срещани случаи:

• Никой – ще се създаде празна задача

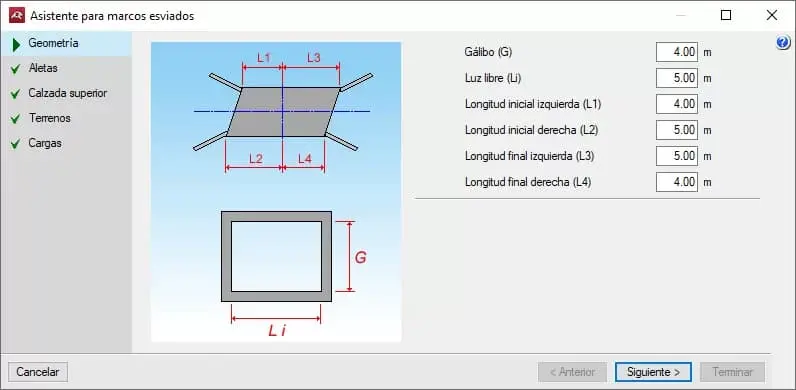

• Помощник за праволинейни инфраструктури - Дефинира рамка с успоредни стени и крила, т.е. правоъгълен план. Последователността на данните, които трябва да се въведат, е показана като пример. За другите типове конструкции данните, които трябва да се въведат, варират леко. Тук са необходими габарит на модулите, светло разстояние между страничните стени и общата дължина на модулите. Нивото на долната пътна плоскост не се изисква. Това ниво се определя от дебелината на горната плоча, която е функция на свободното разстояние (виж таблицата по-долу).
• Наличието на крила и техният ъгъл могат да бъдат активирани или деактивирани. Програмата генерира натоварването върху насипа на крилата като функция на синуса на ъгъла. Например, ако приемем претоварване от 1 t/m2, ъгъл от 0 градуса генерира 0 t/m2 претоварване, ъгъл от 45 градуса генерира 0,7 t/m2, а ъгъл от 90 градуса генерира 1 t/m2. Определя се нивото на долната пътна плоскост и натоварванията се подреждат в ленти, като се определят позицията и ротацията. Определят се почвите на основата и насипа. След това програмата изисква типа на генериране на товара на камиона и претоварването на долната пътна плоскост. Накрая се показва обобщение на параметрите за генериране на рамката. След като генерирането е завършено, потребителите могат да модифицират данните според нуждите си.

DXF и DWG файловете могат да се използват като шаблони за въвеждане на геометрията в план, когато не се използват асистенти. Ако чертежът на водостока е генериран с DXF и DWG файла на заден план, шаблонът ще се появи в чертежа.

Геометрията се въвежда чрез опциите в менюто „Етаж“. На първо място трябва да се въведат линиите за регулиране на страничните стени. Моля, имайте предвид, че по подразбиране вътрешните повърхности на страничните стени са изравнени с линиите за регулиране, така че при въвеждането на линиите за регулиране трябва да се има предвид, че те са вътрешните повърхности на страничните стени и следователно разстоянието между дясната и лявата странична стена е светлото разстояние. Това меню позволява на потребителите да посочат кои са стените.
Въпреки че не е задължително, ако има DXF или DWG файл, в който страничните стени са въведени в план (за предпочитане линията на вътрешната повърхност), въвеждането на геометрията на рамката ще бъде много по-бързо.

Използването на DXF или DWG файл като шаблон за въвеждане на страничните стени е по-лесно в сравнение с въвеждането им по координати и може да бъде методът, използван когато не се използват помощниците. При използване на DXF файл от CAD програмата и преди експортиране, трябва да се има предвид, че числото трябва да бъде с 3 знака след десетичната запетая. Също така, единицата за измерване при импортиране на DXF или DWG е метър. За да импортирате DXF или DWG файла във формат на програмата, трябва да следвате следните стъпки:

• Изберете иконата "Редактиране на шаблони" в лентата с инструменти. Отваря се прозорецът "Управление на изгледи на шаблони".
• Щракнете върху иконата "Добавяне", с което ще се отвори прозорецът "Избор на шаблони за четене". Изберете между DXF или DWG. Прегледайте файла, изберете го и щракнете върху "Отвори".

Порталните рамки се състоят от модули, които са плочи с горна греда и замазка, вградени в две странични стени. Вътрешността на модула (клетката) може да бъде едноклетъчна или многоклетъчна, като към последните две странични стени се добавят една или повече централни стени, в които също са вградени горната греда и плочата или фундаментната плоча. Всички тези плочи са с постоянна дебелина. Геометрията на всеки модул може да се редактира, за да се променят дебелините на плочите и страничните стени, а могат да се добавят и разделения, за да се генерират многоклетъчни водостоци. Горната и долната височина на терена могат да се зададат, за да се определят наклонени равнини. Страничните стени винаги остават вертикални.

Крилото е елемент, който е отделен от основното тяло. То се състои от стоманобетонна стена с постоянна дебелина, вградена в непрекъсната основа, с променливи предни и задни издатъци в зависимост от височината на стената.
Чрез активиране на специфични опции могат да бъдат дефинирани няколко типа крила.

Геометрията на крилата може да бъде редактирана, за да се зададат данните за стената, като дължина или дебелина, както и данните за фундамента, като дълбочина или конзолно издаване.

Основата на крилата на водостока може да бъде разделена на етапи чрез определяне на междинни разстояния, които се разполагат последователно под крилото, започвайки от пресечната точка със съответната странична стена.

Менюто „Нива“ в лентата с инструменти позволяват на потребителите да управляват вертикалните профили а на проекта на водостока. Тези инструменти позволяват добавяне, преместване, редактиране и изтриване на точки на нивата, като осигуряват контрол върху вертикалното планиране на водостока. За да добавите точки на нивата, изберете инструмента „Нова“ и след това кликнете върху желаната точка в водостока. Ще се отвори прозорецът „Нова точка за котиране“, където можете да въведете име за референция, както и точки на нивото на горната и долната част. За да промените стойност, изберете опцията „Въведена“. Ако в модулите са зададени различни стойности на точките на нивото, автоматично ще се генерира наклон в горната повърхност.
