CYPE Structures M80
CYPE Structures M80 е най-цялостният пакет от CYPE за структурно проектиране, който обединява всички програми и модули от групата Structures Classic — включително CYPECAD, CYPE 3D, StruBIM Shear Walls, StruBIM Rebar, Soil Retention Elements, Box Culverts — плюс целия функционал на Structures Steel Pro
Запитване за оферта за CYPE Structures M80
Дигитални лицензи
Получавате вашия софтуер бързо и сигурно, с напълно дигитализирани лицензии за незабавна употреба.
Безплатнa консултация
Нашите експерти са на разположение да ви предоставят безплатна консултация при избора на правилния софтуер за вашите нужди.
Ниски цени
Предлагаме конкурентни цени на всички CAD и BIM продукти, за да осигурим на нашите клиенти страхотни оферти.
Какво е CYPE STRUCTURES M80?
CYPE Structures M80 е пакет „всичко в едно“ за конструктивно проектиране, който комбинира CYPECAD, CYPE 3D, StruBIM Steel, CYPE Connect и специализирани модули за шайби, армировка, подпорни стени и др. Той позволява на инженерите да моделират, анализират и проектират конструкции от стомана, бетон, дърво, алуминий и комбинирани системи в пълно съответствие с нормативните изисквания. Пакетът също така генерира подробни чертежи за армировка и изработка, справки и графики, оптимизирайки всеки етап от работния процес. С пълна Open BIM интеграция чрез BIMserver.center, той осигурява безпроблемно сътрудничество, ефективност и прецизност от концепцията до строителството
Пакета от продукти CYPE STRUCTURES M80 включва:
Проектирайте и анализирайте сложни конструкции с прецизност
Моделирайте и изчислявайте триизмерни конструкции от стомана, бетон, дърво, алуминий и комбинирани системи с помощта на CYPE 3D. Извършвайте статичен и динамичен анализ, оптимизирайте сеченията в съответствие с Еврокодовете и международните стандарти и автоматично генерирайте справки и чертежи.
Детайлирайте и проверете връзките с точност на МКЕ
Използвайте CYPE Connect за моделиране, анализ и проверка на стоманени и дървени връзки чрез анализ с крайни елементи. Създавайте, персонализирайте и използвайте повторно библиотеки със съединения в различни проекти, за да подобрите както безопасността, така и ефективността.
Цялостно детайлиране и сътрудничество на базата на BIM
С StruBIM Steel можете да създавате и поддържате детайлни BIM модели на стоманени конструкции, включително профили, планки, болтове, заварки и анкери, като същевременно генерирате готови за производство чертежи (в DSTV формат). Пълната Open BIM интеграция осигурява безпроблемна координация и оперативна съвместимост с други специалности чрез BIMserver.center.
Включени модули и продукти в CYPE Structures M80

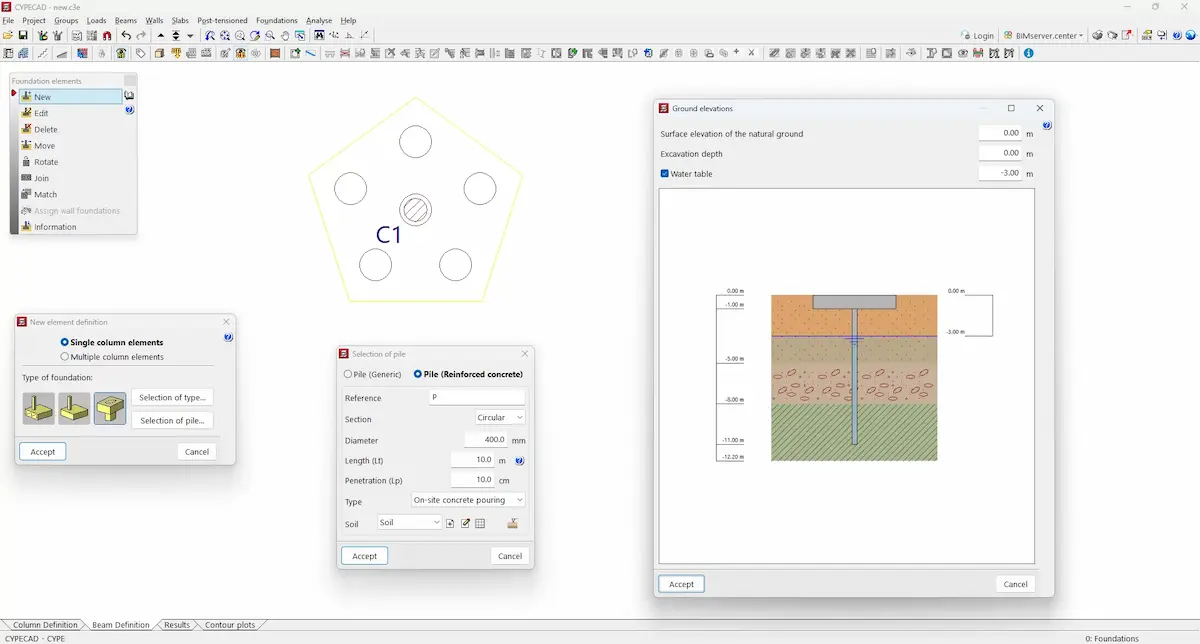

Какво е CYPECAD?
CYPECAD е програмен продукт за статическо и динамично изчисляване, оразмеряване, конструиране и анализ на стоманобетонни, метални конструкции и комбинирани конструкции, подложени на хоризонтални и вертикални въздействия на сгради и съоръжения.
За първи път в програмен продукт за оразмеряване и конструиране е заложено капацитивно оразмеряване на конструкции както и нелинейни анализи – въздействие от първи и втори ред.
Какво е CYPE 3D?
CYPE 3D е програмен продукт, предназначен за изчисляването на триизмерни прътови конструкции от стоманобетон, стомана, алуминий, дърво и др. заедно с необходимите фундаменти и закладни части. Програмата ще Ви спести много време и усилия и ще Ви помогне да оптимизирате конструктивните си решения.
CYPE 3D може да работи както самостоятелно за създаването на триизмерни модели на конструкцията, така и съвместно със CYPECAD, за формирането на така наречените „Integrated 3D constructions“ – комбинирани конструкции.
Какво е CYPE Connect?
CYPE Connect е инструмент за моделиране, анализ и проверка на съединения в стоманени и дървени конструкции, използващ метода на крайните елементи. Програмата включва аналитичния солвер OpenSees©, разработен в Университета на Калифорния, Бъркли, за извършване на пълни анализи. В допълнение към проектирането и проверките, CYPE Connect разполага с инструмент за генериране на подробни чертежи на съединенията
Работна среда
Работната среда на CYPE Connect следва стила на другите инструменти за моделиране на CYPE. Горната лента с инструменти съдържа основните функции за създаване на библиотеки с проекти, създаване и управление на възлите, които ще бъдат анализирани, както и редактиране и анализиране на съединенията.
Областта за преглед на модела се намира в дясната част на основния интерфейс и позволява на потребителите да избират анализираните съединения, както и да преглеждат всички елементи на проекта в 3D. Списъкът с съществуващите съединения в проекта се намира в лявата част. Всеки елемент, избран в 3D модела, се подчертава в списъка и обратно. Освен това програмата уведомява потребителите за състоянието на всяко съединение чрез предупредителни символи. Подробен изглед на възела, избран в списъка или в 3D модела, се показва в долния ляв ъгъл.
Библиотека с материали
CYPE Connect ви позволява да съхранявате и
управлявате данни за материалите за вашия проект чрез специална библиотека. Поддържаните
материали включват:
- Стомана за профили и планки: Съхранява референция, описание, модул на еластичност, коефициент на Поасон, коефициент на топлинно разширение, единично тегло, граница на провлачане и граница на разрушаване. Можете също да дефинирате критерии за устойчивост въз основа на дебелината на материала.
- Стомана за болтове и анкери: Запазва референцията, описанието, модула на еластичност, границата на провлачане и якостта на скъсване, с опционални спецификации за гайки и шайби.
- Бетон: Въведете референция, описание, якост на натиск, максимално напрежение при натиск и крайно напрежение при натиск.
- Дървен материал: Референтен номер, описание, вид дървен материал, плътност и данни за механичната якост. Помощникът ви помага лесно да добавите стандартни видове дървен материал за различни приложения.
- Дюбели, винтове и допълнителни крепежни елементи: Задаване на референция, описание, модул на еластичност, граница на провлачане и граница на разрушаване. За удобно въвеждане на данни е включен и помощник.
Библиотека с елементи
CYPE Connect позволява ефективна организация и повторна употреба на конструктивни елементи чрез обширна библиотека с елементи:
- Стоманени профили – Добавете ръчно валцовани, армирани, студеноогънати или тръбни стоманени профили или импортирайте стандартизирани серии по код и производител. При импортиране на BIM модел от CYPECAD или CYPE 3D, съвместимите профили се добавят автоматично.
- Болтове - Съхранявайте серии болтове въз основа на геометрията, с опции за определяне на контргайка, предварително напрягане и брой шайби. Включва широка предварително дефинирана библиотека с международни стандарти. Промените в библиотеката се отразяват във всички използвани елементи.
- Вградени анкери – Дефинирайте анкерите ръчно или импортирайте група от данни с геометрични параметри за различни типове анкери.
- Електроди – Запазване на типове електроди по референция и съпротивление, с поддръжка за импортиране на предварително дефинирани групи от данни.
- Дървени профили – Записвайте профилите на дървения материал по референция и геометрия, ръчно или чрез импортиране от стандартни библиотеки.
- Дюбели и винтове – съхранявайте дюбели и винтове с референтни и геометрични атрибути; поддържат се както ръчно въвеждане, така и импортиране от стандартни комплекти.
Какво е StruBIM Steel
StruBIM Steel е програма за изготвяне на детайлни чертежи на стоманени конструкции. Тази програма включва различни инструменти за моделиране или импортиране на BIM модел и позволява на потребителите да определят точно всички елементи, необходими за детайлното проектиране, като профили, планки, болтове, заварки и анкери. В резултат на това приложението предоставя производствени файлове във формат DSTV.
Работна среда
Работната среда на StruBIM Steel е подобна на другите инструменти за моделиране на CYPE и разполага със система от прозорци, които могат да бъдат персонализирани, за да се адаптира работната среда към нуждите на проекта. В горния ляв ъгъл на екрана има две отделни раздели: „Model“ и „Documents“.
Областта за моделиране се намира в дясната част на началния екран и там се въвеждат, редактират и визуализират в 3D всички елементи на проекта. Основната лента с инструменти съдържа различни функции в зависимост от раздела „Model“ или „Documents“. Можете да създавате библиотеки с проекти, да въвеждате или редактирате елементи, да измервате елементи на модела, да анализирате връзки, а също и да номерирате и управлявате листа. Лявата страна съдържа основните инструменти за дефиниране на изгледите на проекта, управление на изгледа на прочетените елементи, етикетите и самите елементи.
Библиотека с материали
StruBIM Steel ви позволява да запазвате и управлявате свойствата на материалите за вашите проекти:
- Стомана за профили, планки, болтове и анкери – Съхранявайте референции, описания, механични и физични свойства (еластичност, коефициент на Поасон, топлинно разширение, тегло, граница на провлачане и якост на скъсване), с опции за дефиниране на критерии за устойчивост и материали за гайки/шайби.
- Бетон – Записване на референция, описание, якост на натиск и параметри на деформация за точно определяне на структурата.
Библиотека с елементи
StruBIM Steel предоставя библиотеки за съхранение и повторна употреба на елементи от проекта:
- Сечения – Добавете валцовани, армирани, студеноогънати и тръбни профили или импортирайте предварително дефинирани серии по код и производител. Сеченията от моделите CYPECAD или CYPE 3D се импортират автоматично, когато са съвместими.
- Болтове и анкери – Запазете серии от болтове и вградени анкери с техните геометрични и механични свойства или използвайте предварително дефинирани международни стандарти. Опциите включват конфигурации на контргайки, предварително напрягане и шайби.
- Електроди – Запишете електродите по референция и съпротивление, с достъп до стандартни библиотеки.
- Съединения – Съхранявайте и използвайте повторно конструктивни съединения в локални библиотеки, напълно съвместими с CYPE Connect.
StruBIM Embedded Walls
StruBIM Box Culverts е цялостно решение за проектиране и проверка на стоманобетонни кутиеобразни водостоци с един или няколко отвора. Софтуерът ви позволява да дефинирате геометрията, почвените условия и натоварванията, да извършвате проверки на структурната устойчивост и да проектирате армировката. Той поддържа детайлно моделиране на различни конструктивни конфигурации, осигурява съответствие с приложимите стандарти и автоматично генерира техническа документация, чертежи и изчислителни доклади, за да подобри точността и ефективността на инфраструктурните проекти.
Детайлна информация за StruBIM Embedded WallsStruBIM Cantilever Walls
StruBIM Cantilever Walls предоставя решение за анализ и проектиране на стоманобетонни конзолни стени. Програмата включва различни инструменти, които позволяват автоматично предварително проектиране на геометрията, анализ на укрепването на нивата, както и геометрично проектиране и укрепване на основата на стената. Може да се извършва и анализ, проверка и изчертаване на кръгово-цилиндричната хлъзгателна повърхнина. Това решение предоставя усъвършенствани инструменти за повишаване на производителността и ефективността при проектиране на конзолни стени
Детайлна информация за StruBIM Cantilever WallsКакво е StruBIМ Shear Walls
„StruBIM Shear Walls“ е програма, с която потребителите могат да проектират и проверяват шайби в съответствие с нормите ACI 318-11, ACI 318-14, NTC-RSEE 2017, Еврокод 2 и Еврокод 8. Това приложение е интегрирано в работния процес на Open BIM.
„StruBIM Shear Walls“ импортира шайби от Open BIM проекта, към който са свързани, както и резултатите от анализа. Използвайки тези данни, потребителите могат да проектират, редактират и проверяват армировката на различните секции на шайбите, а след като процесът на проектиране на армировката приключи, могат да генерират и експортират резултатите. Програмата предлага справки за армировката, проверки (обобщени или разширени) и 3D изглед на резултатите, показващ устойчивите секции и повърхностите на взаимодействие.
Стартиране на проект
За да стартират проект в „StruBIM Shear Walls“, потребителите трябва първо да се свържат с Open BIM проект на платформата BIMserver.center.
„StruBIM Shear Walls“ ще прочете файловете на избрания Open BIM проект, които са били включени в BIM модела от CYPECAD (които трябва да бъдат предварително експортирани от тази програма към проекта).
Четенето на тези данни е селективно и се извършва с помощта на асистент за импортиране, където потребителите избират стените за импортиране. Налични са и други опции за импортиране:
- Съединяване на съседни сегменти
- Генериране на разстояния между армировъчни елементи по етажи
- Конструктивна система
Работен екран
В горната част на работния екран се намира лентата с инструменти. Под лентата с инструменти (в горния ляв ъгъл на работното пространство) се намира списъкът с носещи стени, които са импортирани от проекта Open BIM.
Информацията за сеченията на всяка шайба се показва вдясно от този списък. Всяко сечение или разстояние се състои от поредица от армировъчни сегменти, които програмата проверява, проектира и които потребителите могат да редактират. Информацията за сечението и разстоянието се показва на екрана за всяка избрана стена.
Вдясно от списъка с разстояния програмата показва частта от стената с нейните армировъчни сегменти. В долната част на екрана се показва таблицата, съдържаща проверките на избраното армировъчно разстояние. От тази таблица потребителите могат да получат достъп до проверките (за нормалните изисквания на сегментите) и до подробните справки за проверките. Прозорците за редактиране на проверките позволяват на потребителите да редактират въведените данни за проверките.
Проверките, които са били извършени от програмата, са показани подробно в доклади. В долния ляв ъгъл на екрана програмата показва 3D изглед на проекта с всички модели, които са били импортирани.
StruBIM Box Culverts
StruBIM Box Culverts е цялостно решение за проектиране и проверка на стоманобетонни водостоци с един или няколко отвора. Софтуерът ви позволява да дефинирате геометрията, почвените условия и натоварванията, да извършвате проверки на конструктивната стабилност и да конструирате армировката. Той поддържа детайлно моделиране на различни конструктивни конфигурации, гарантира съответствие с приложимите норми и автоматично генерира техническа документация, чертежи и изчислителни справки, за да подобри точността и ефективността в инфраструктурните проекти.
Детайлна информация за StruBIM Box CulvertsКакво е Portal Frame Generator
Portal frame generator е програма, която автоматично генерира геометрията и натоварванията на рамките на стоманената конструкция и експортира данните в CYPE 3D, където се анализира цялостният модел. Потребителите могат да въведат една или множество едно и многоскатни рамки или ферми. Натоварването от вятър и сняг се изчислява съобразно избраните норми и местоположението на обекта.
Освен това може да се извърши анализ и проектиране на стоманените греди на покрива и страните на фасадата, като се оптимизира сечението и разстоянието между тях, както и да се получи пълен доклад с въведените данни и получените резултати.
Накрая, геометрията на рамката и генерираните натоварвания се експортират в програмата CYPE 3D, което значително улеснява процеса на въвеждане на данни за този тип конструкции. Повърхностните натоварвания се генерират с теглото на столиците и дефинираните максимални товари, от сняг, вятър, експлоатационните това и др. както за покрива, така и за ограждащите стени и всички свързани с тях товари.
Включени модули
Системни изисквания за CYPE STRUCTURES Complete
Операционна система:
Windows 10 / 11 (64-bit)
Процесор:
Intel Core i3 (или AMD еквивалент)
Памет (RAM):
4 GB
Разделителна способност на екрана:
1920 x 1080 (Full HD), True Color
Видео карта:
4 GB VRAM, съвместима с OpenGL 4.1
Дисково пространство:
10 GB свободно пространство за инсталация
Операционна система:
Windows 10 / 11 (64-bit)
Процесор:
Intel Core i7 / AMD Ryzen 7 или по-висок клас
Памет (RAM):
8–16 GB (особено при работа с големи BIM модели)
Разделителна способност на екрана:
2560 x 1440 (QHD) или 3840 x 2160 (4K UHD)
Видео карта:
8 GB VRAM (NVIDIA/AMD)
Дисково пространство:
15 GB свободно пространство за инсталация
